Контратака двойного эксцентричного дроссельного клапана

2025-05-23

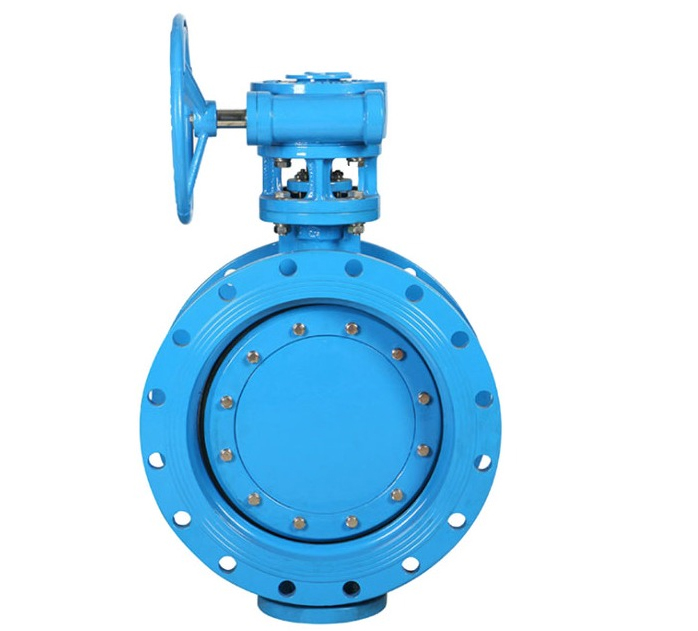

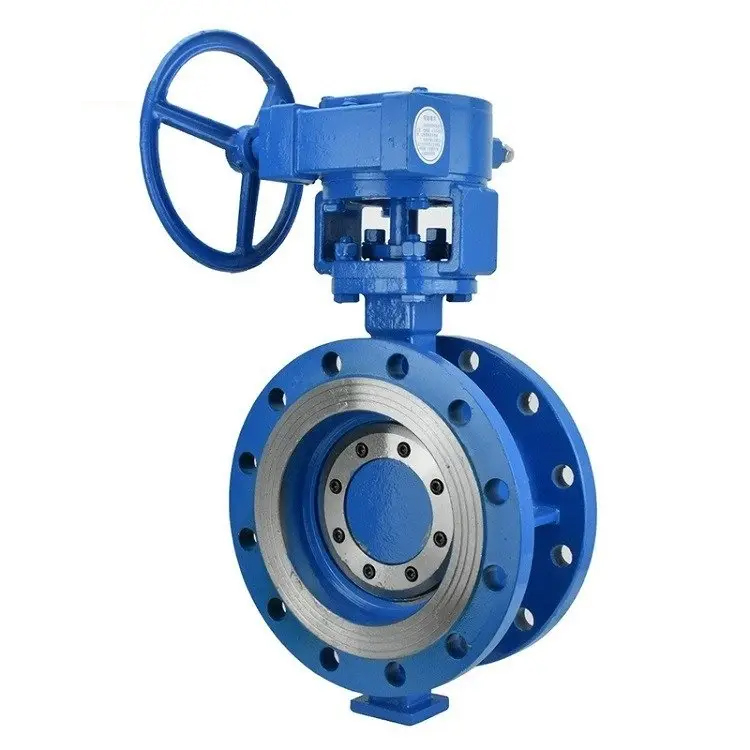

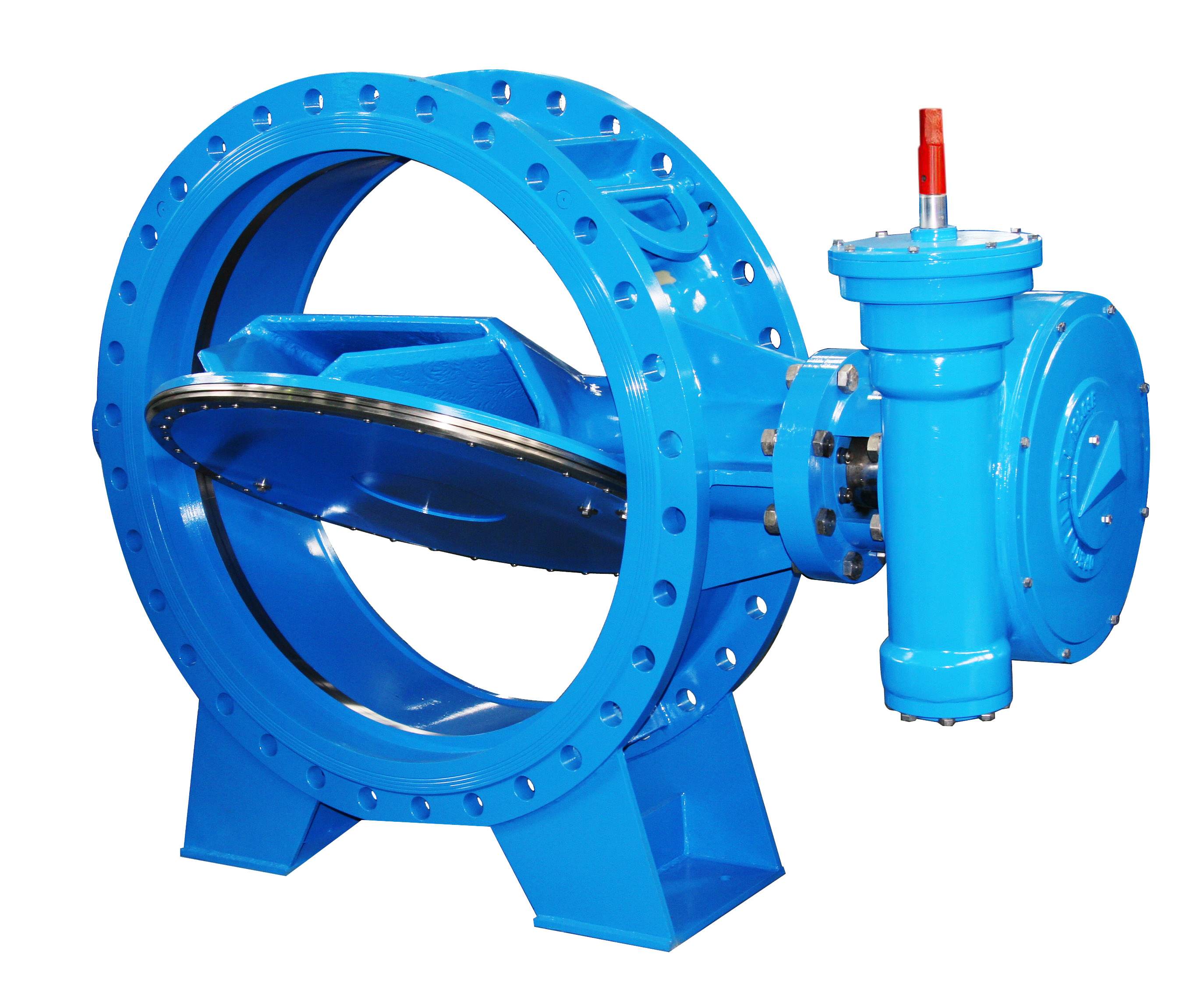

Двойной эксцентричный дроссельный клапан - это улучшенная конструкция дроссельного клапана. Его название происходит от двух "эксцентричных" конструкций в его структуре (отклоняющихся от геометрического центра). По сравнению с традиционным центральным дроссельным клапаном, двойной эксцентриковый дроссельный клапан имеет больше преимуществ в уплотнительных характеристиках, сроке службы и применимых условиях работы и широко используется при усечке или регулировке жидких сред в промышленных трубопроводных системах.

Основная конструкция двойного эксцентрикового дроссельного клапана находится в двух ключевых эксцентрических положениях: первый эксцентриситет (вал отклоняется от центра пластины клапана), а положение вала клапана отклоняется от пластины клапана (геометрическая центральная плоскость), так что пластина клапана может быстрее покинуть седлапана при открытии и уменьшить трение. Второй эксцентритет (вал отклоняется от центра трубопровода) и положение вала клапана отклоняется от центральной линии трубопровода, что еще больше уменьшает площадь контакта между пластиной клапана и седлом клапана во время вращения, уменьшает износ и улучшает уплотнение.

Принцип открытия заключается в том, что пластина клапана вращается вокруг двойного эксцентрикового вала, а траектория параболическая, что быстро покидает сиденье и уменьшает трение при открытии и закрытии. Принцип закрытия заключается в том, что пластина клапана вращается близко к сиденью, опираясь на рычажный эффект эксцентричной конструкции для
∠ ∠
Преимущества производительности
Низкий износ: двойная эксцентричная конструкция уменьшает трение между пластиной клапана и сиденьем и продлевает срок службы клапана (в 3-5 раз больше, чем срок службы среднего дискового клапана).
Высокое уплотнение: при закрытии уплотнительная поверхность имеет высокую силу сжатия, которая подходит для условий работы среднего и высокого давления (общий класс давления PN10-PN40).
Низкий рабочий момент: низкое сопротивление открыванию и закрытию, а также меньшие силовые приводы (такие как электрические и пневматические устройства) могут быть сконфигурированы для экономии затрат.
Широкое применимость: высокая термостойкость, коррозионная стойкость, может обрабатывать воду, пар, нефтепродукты, газы и слабые агрессивные среды.
